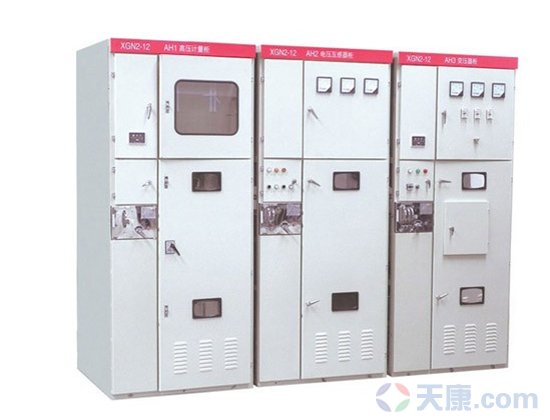

          天康箱型交流金屬封閉高壓柜(固定式)圖

          天康箱型交流金屬封閉高壓柜(固定式)

          天康箱型交流金屬封閉高壓柜(固定式)由民營500強企業安徽天康為您提供較全的產品資料,更有有關天康箱型交流金屬封閉高壓柜(固定式)廠家、報價選型號等服務可以隨時聯系我們。
          ——安徽天康(集團)股份有限公司。
          訂購熱線:15222906608

          安徽天康箱型交流金屬封閉高壓柜(固定式)選型號報價格及產品詳細內容由箱型交流金屬封閉高壓柜(固定式)廠家安徽天康集團股份整理,箱型交流金屬封閉高壓柜(固定式)屬于天康開關柜分類產品,如果您還有其他關于箱型交流金屬封閉高壓柜(固定式)型號選擇報價格等問題,歡迎垂詢我司箱型交流金屬封閉高壓柜(固定式)生產廠家。

          箱型固定式交流金屬封閉高壓柜

          XGN2 高壓開關柜材料

          冷軋鋼板或角鋼(用于焊接柜);

          敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜).

          不銹鋼板(不導磁性).

          鋁板((不導磁性).

          2.柜體的功能單元:

          主母線室(一般主母線布置按“品”字形或“1”字形兩種結構

          斷路器室

          電纜室

          繼電器和儀表室

          柜頂小母線室
          箱型交流金屬封閉高壓柜為金屬封閉箱式結構,柜體框架由角鋼焊接而成,柜體分為斷路器室、母線室、電纜室、繼電器室等,各室之間用鋼板隔開
          斷路器室位于柜體的前下部。斷路器的旋轉通過拉桿連接到操作機構。斷路器的上部連接端子連接到上部隔離開關。斷路器的下連接端子連接到電流互感器。電流互感器連接到下隔離開關的母線上。斷路器還設有壓力釋放通道。如果發生內部電弧,氣體可以通過排氣通道釋放壓力。
          公共汽車房位于柜體的后部上部。為了降低柜體的高度,母線呈圓柱形,由彎曲強度為12kn的合格絕緣體支撐??偩€與上隔離開關的母線連接,可隔離在相鄰的兩個柜式母線室之間。
          電纜室位于機柜下部的后面。電纜室的支撐絕緣子可配備電壓監控裝置。電纜固定在支架上。當主連接線是連接方案時,這個房間就是接線間。 繼電器室位于柜體上部的前面。室內安裝板可配備各種繼電器等。室內有端子臺,門可以配有指示儀表和信號元件等輔助部件,頂部也可以配有輔助小客車。
          斷路器的操作機構位于下方的左側位置,隔離開關的操作和聯鎖機構位于上方。 開關柜是雙面維護,前維護繼電器室二次元件,維護操作機構,機械聯鎖和傳動部件,維護斷路器 主母線和電纜終端在后面修理。照明燈安裝在斷路器室內。 前門下方設有平行于柜寬方向的接地銅母線,其截面為4×40毫米
          機械聯鎖:為了防止有載隔離開關、空載隔離開關、空載隔離開關、空載隔離開關、有載接地開關和帶接地刀的開關,開關柜采用相應的機械聯鎖。機械聯鎖的工作原理如下:
          停電操作(運行維護)
          箱型交流金屬封閉高壓柜處于工作位置,即上下隔離開關。斷路器處于接通狀態,前后門鎖良好,并且在電線上。此時,小手柄處于工作位置 打開斷路器后,將小手柄拉至“斷開和阻塞”位置。此時,斷路器無法閉合。將操作手柄插入下隔離操作孔,從頂部向下拉動,向下拉動到下隔離開口,向下拉動到上隔離操作孔,向下拉動到上隔離開口位置,取下操作手柄,插入接地開關操作孔,從底部向上推動,使接地開關處于閉合位置。此時,小手柄可以置于“大修”位置。 前門可以先打開,門后的鑰匙可以拿出來打開后門,停電操作完成后,維修人員可以進入、維修和檢修斷路器室和電纜室。
          動力傳動操作(大修-操作)
          如果大修后需要?jiǎng)恿鲃?dòng),操作程序如下:關閉后門,取出鑰匙,關閉前門,將小把手從“大修”位置拉至“斷開和鎖定”位置,然后前門被鎖定,斷路器不能閉合。將操作手柄插入接地開關的操作孔,自上而下拉,使接地開關處于斷開位置,取下操作手柄,將其插入上隔離操作孔。從下往上推,使上隔離處于閉合位置,取下操作手柄,將其插入下隔離的操作孔中,從下往上推,使下隔離處于閉合位置,取出操作手柄,將小手柄拉到工作位置,即可閉合斷路器。
